Визуальная логика
Соединяйте параметры, построения и операции. Формулы, массивы и компоненты помогают повторно использовать схему.
ПАРАМЕТРИЧЕСКОЕ МОДЕЛИРОВАНИЕ
v0.28.0 · ранняя версияОдна модель.
Много вариантов.
Соберите логику детали из узлов.
Меняйте размеры — геометрия перестроится по вашей схеме.
Лучше открывать на компьютере. Демо запускается в новой вкладке.

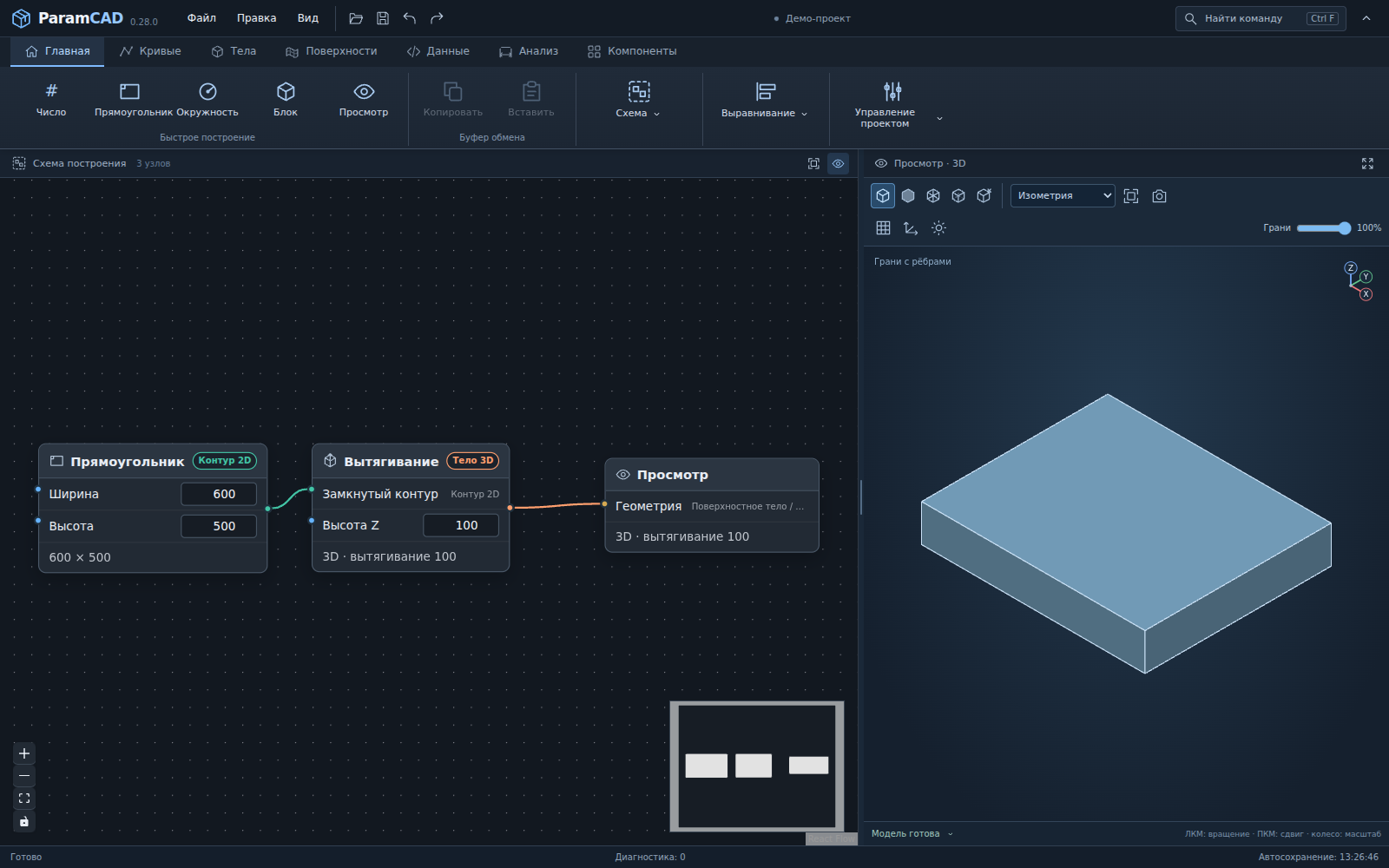

СХЕМА → МОДЕЛЬNodeCAD 0.28.0
ОТ СХЕМЫ ДО ФАЙЛА
STEP точная геометрия
DXF / SVG контуры
STL / OBJ сетки
01 / ВОЗМОЖНОСТИ
Сохраните способ построения,
а не только результат.
Для деталей, у которых меняются размеры, пропорции и повторяющиеся элементы.
02

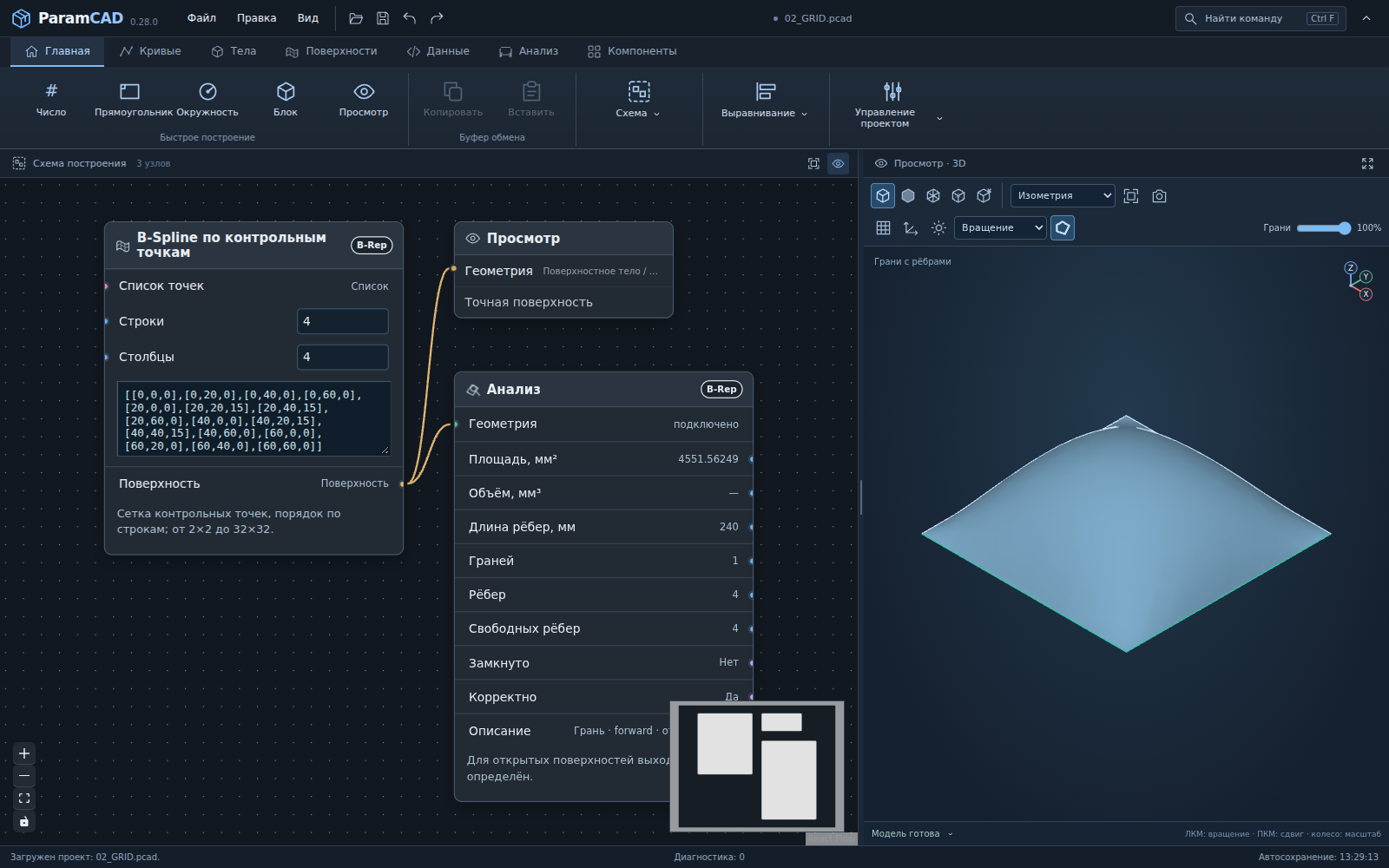

Тела и поверхности
Стройте контуры, точные объёмные тела и открытые поверхности. Используйте сечения и проверяйте свойства геометрии.
03
Продолжение в вашем CAD
Передавайте результат через STEP, DXF, SVG, STL или OBJ. Выбирайте формат под тип геометрии и следующую задачу.
02 / ПРИНЦИП РАБОТЫ
Измените параметр.
Получите новый вариант.
Вместо отдельного проекта для каждого размера — одна схема с понятными входными параметрами.
- 1
Задайте размеры
Ширина, высота, толщина и другие параметры вашей детали.
- 2
Соберите построение
Свяжите узлы и проверьте модель в окне просмотра.
- 3
Сохраните результат
Оставьте редактируемый проект и экспортируйте геометрию.
03 / ПЕРВЫЙ ПРОЕКТ
Начните с одной
реальной детали.
Параметрическая модель под вашу задачу: согласуем изменяемые размеры, соберём схему и подготовим пример использования.
Индивидуальная работа на платной основе.
Состав, стоимость и сроки — после разбора задачи.
Что можно включить в проект
- Редактируемую схему построения
- Параметры для семейства размеров
- Экспорт в согласованный формат
- Краткую инструкцию и разбор примера
Сохраните описание и отправьте его на support@mvvlab.ru — общую почту MVV Lab.
ПЕРЕД НАЧАЛОМ
Что нужно знать
Это готовая замена моей CAD-системе?
NodeCAD — развивающийся инструмент для параметрических схем, контуров, тел и поверхностей. Он пока не заменяет весь набор возможностей промышленных CAD. Подходящую задачу стоит проверить на небольшой детали.
Что доступно в демоверсии?
NodeCAD — новое название проекта ParamCAD. В демоверсии 0.28.0 пока используется прежнее имя. В редакторе доступны: схема из узлов, параметры, 2D- и 3D-построения, поверхности, просмотр и обмен файлами. Это рабочая ранняя версия. На первом запуске геометрическое ядро загружается в браузер; удобнее пользоваться мышью и большим экраном.
Куда сохраняются мои проекты?
Демоверсия рассчитывает модели в браузере. Автосохранения хранятся в этом браузере и могут исчезнуть после очистки его данных. Для надёжного хранения сохраняйте проект PCAD или JSON отдельным файлом через меню «Файл».
Какие есть ограничения у экспорта?
Поддерживаются STEP, DXF, SVG, STL и OBJ с ограничениями по типам объектов и размеру файлов. Например, DXF предназначен для поддерживаемых плоских контуров, а STL и OBJ сохраняют сетку. Совместимость с конкретной CAD-системой нужно проверять на вашем примере.
Можно ли получить программу для станка?
Пока нет. CAM, расчёт траекторий и экспорт G-code ещё не реализованы. Геометрические файлы можно использовать как исходные данные в отдельной CAM-системе после проверки.
